Pencawang Jenis Kotak Diterangkan: Jenis, Kelebihan dan Amalan Terbaik

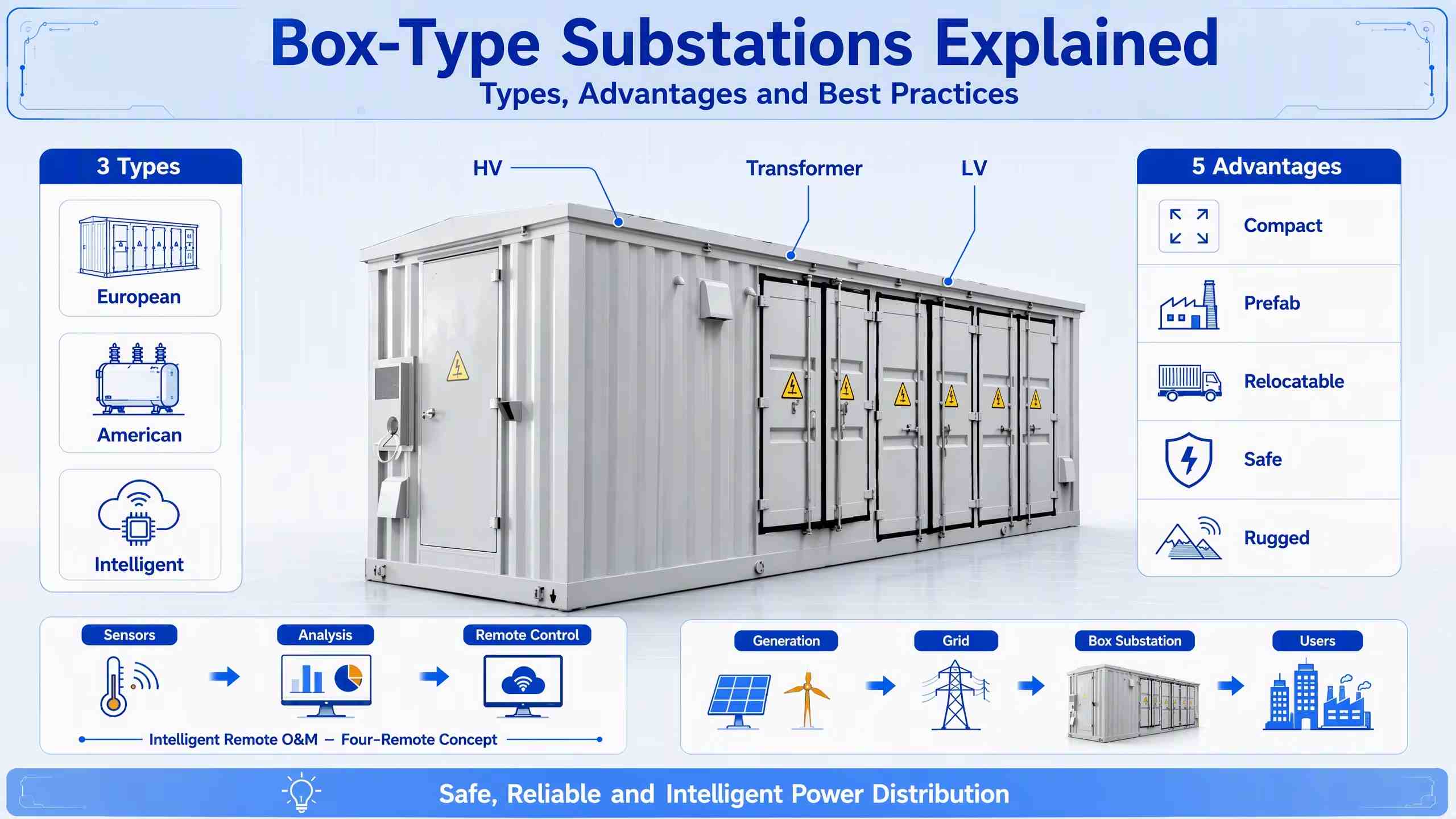

Pencawang jenis kotak(pencawang pasang siap) menyepadukan kabinet suis voltan tinggi, transformer dan panel agihan voltan rendah ke dalam kabinet logam yang tertutup sepenuhnya. Dibuat pasang siap di kilang, ia boleh digunakan hanya melalui pengangkatan penting dan pendawaian di tapak. Mempunyai kitaran pembinaan yang singkat, pendudukan tanah yang kecil dan kebolehpindahan yang penting, ia telah menjadi alternatif arus perdana kepada pencawang kejuruteraan awam tradisional dalam sistem pengagihan kuasa 10--35 kV.

I. Tiga Jenis Struktur Utama

1. Pencawang Kotak gaya Eropah (Jenis Gabungan)
Mengguna pakai struktur berpetak dengan ruang berasingan bebas untuk bahagian voltan tinggi, pengubah dan voltan rendah, ia menyokong pengubah jenis tenggelam minyak atau kering (50--2500 kVA). Ia membenarkan konfigurasi boleh dikembangkan termasuk pampasan kuasa reaktif, pemeteran dan pensuisan bekalan kuasa dwi. Sebagai jenis yang paling banyak digunakan, ia sesuai dengan projek perbandaran, komuniti kediaman dan bangunan perindustrian & komersial.

2. Pencawang Kotak gaya Amerika (Jenis Bersepadu pasang siap)
Ia mempunyai struktur tangki kongsi di mana suis beban, fius dan teras pengubah ditempatkan dalam satu tangki berisi minyak. Dengan jejak ultra padat, ia sesuai dengan tapak terhad ruang seperti lampu jalan, tali pinggang hijau dan bekalan kuasa pembinaan sementara. Dihadkan oleh reka bentuk tangki kongsinya, ia hanya boleh menggunakan transformer tenggelam minyak dan tidak disyorkan untuk lokasi yang mempunyai piawaian perlindungan kebakaran yang ketat.

3. Pencawang Kotak Pintar
Dibangunkan berdasarkan pencawang kotak gaya Eropah atau Amerika, ia dilengkapi dengan modul termasuk unit DTU/FTU, penderia suhu & kelembapan, peranti pemeteran dan penunjuk kerosakan. Ia merealisasikan empat fungsi kawalan jauh (pengukuran jauh, isyarat jauh, kawalan jauh dan peraturan jauh) serta operasi dan penyelenggaraan jauh tanpa pengawasan. Ia adalah varian yang ditingkatkan dari segi fungsi dan bukannya kategori struktur bebas.

II. Kelebihan Teras dan Senario Aplikasi

Lima Kelebihan Teras

● Pendudukan tanahhanya 1/3 hingga 1/5 daripada pencawang tradisional;
● Prefabrikasi kilangmenjamin kualiti pemasangan yang konsisten;
● Konfigurasi fleksibeldan kebolehpindahan bersepadu;
● Fungsi perlindungan yang lengkaptermasuk jalinan lima pencegahan, sistem pengudaraan terkawal suhu dan penyahlembapan anti-kondensasi;
● Kabinetboleh diperbuat daripada plat keluli, keluli tahan karat atau aloi aluminium, menyesuaikan diri dengan persekitaran yang keras seperti kabus garam yang tinggi di pantai, altitud tinggi dan kawasan sejuk yang sejuk.

Senario Aplikasi Biasa

Pengagihan kuasa bandar dan luar bandar, lampu jalan perbandaran, taman perindustrian dan komersial, sambungan grid tenaga baharu, bekalan kuasa sementara, pengubahsuaian grid kuasa luar bandar dan infrastruktur pengangkutan.

III. Perkara Utama untuk Pemilihan & Operasi dan Penyelenggaraan

Lima Faktor Penting untuk Pemilihan Jenis

1. Kapasiti perlawanandengan beban yang dikira dan rizab 15%--25% margin untuk pengembangan kapasiti masa hadapan;
2. Mengesahkan keadaan persekitarantermasuk suhu ambien, ketinggian, kelas pencemaran dan keperluan rintangan seismik;
3. Pilih transformermengikut jenis struktur: pengubah jenis kering adalah pilihan untuk unit gaya Eropah untuk memenuhi piawaian keselamatan kebakaran; S13 atau transformer kecekapan tenaga yang lebih tinggi diberi keutamaan untuk projek penjimatan tenaga;
4. Rancang mod pendawaian masuk/keluar, litar keluar, bekalan kuasa dwi, ​​pampasan kuasa reaktif dan konfigurasi pemeteran;
5. Tentukan gred konfigurasi pintarberdasarkan mod operasi & penyelenggaraan dan belanjawan projek.

Lima Keutamaan Kritikal untuk Operasi & Penyelenggaraan

1. Pemeriksaan persekitaran visual:periksa kakisan kabinet, penyelesaian asas, pengumpulan air dan lubang longkang tersumbat;
2. Periksa kawalan suhu, pengudaraandan sistem anti-kondensasi;
3. Kencangkan semua sambungan elektrik;kerap menjalankan ujian penebat, kekerapan kuasa menahan ujian voltan dan ujian rintangan pembumian (rintangan tanah ≤ 4 Ω);
4. Penyelenggaraan badan pengubah:untuk transformer terendam minyak, periksa paras minyak dan kebocoran, dan lakukan analisis sampel minyak biasa; untuk pengubah jenis kering, keluarkan habuk terkumpul dan periksa retak tuangan;
5. Sahkan data daripada terminal pintar,menguji fungsi penggera dan menentukur nilai tetapan perlindungan.

Kesimpulan

Untuk pemilihan peralatan, penekanan hendaklah diberikan pada pemadanan beban, pengesahan alam sekitar, pemilihan jenis struktur, perancangan pengembangan dan konfigurasi pintar. Sistem operasi dan penyelenggaraan piawai yang meliputi penampilan kabinet, sistem kawalan suhu, sambungan elektrik, badan pengubah dan terminal pintar hendaklah diwujudkan untuk memastikan operasi peralatan yang selamat dan stabil dalam jangka masa panjang.
