Unit Utama Cincin atau Pencawang Jenis Kotak: Mana Yang Perlu Diperlukan oleh Projek Anda?

Dalam projek pengedaran 10-35kV, unit utama cincin (RMU) dan pencawang jenis kotak sering disebut dalam semakan reka bentuk yang sama. Kerana kedua-duanya padat dan kedua-duanya dibina kilang, kadangkala ia dianggap sebagai pilihan yang bersaing. Mereka tidak. Keputusan datang kepada satu soalan tentang nod yang anda rancang: adakah titik ini perlu menurunkan voltan dan mengagihkan kuasa voltan rendah, atau adakah ia hanya perlu menukar, membahagikan dan menyambung talian?Zhejiang Deyan Electric Co., Ltd. (DEYAN ELECTRIC), yang mengeluarkan kedua-dua barisan produk, menetapkan sempadan praktikal di bawah.

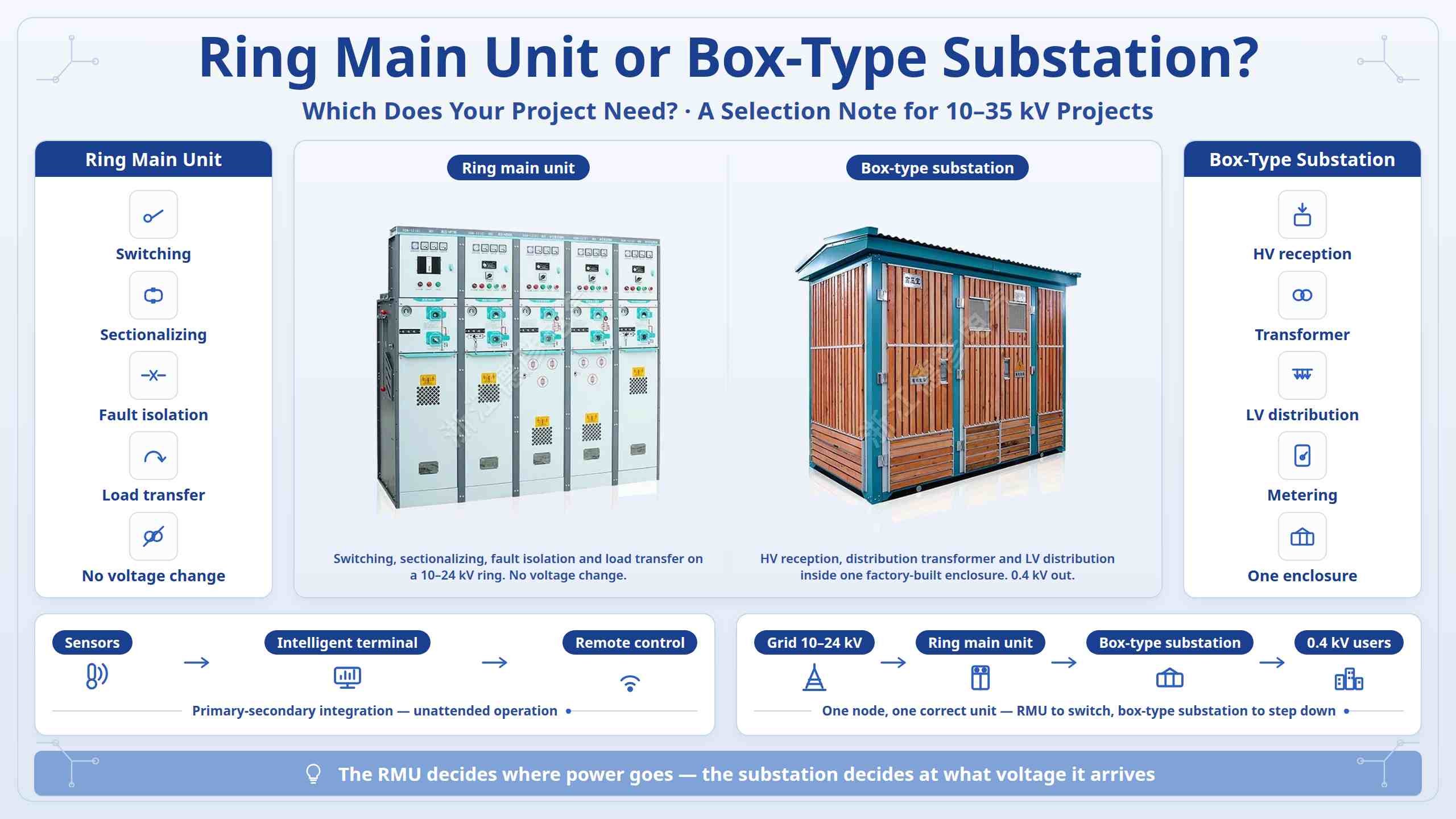

I. Dua Pekerjaan Berbeza

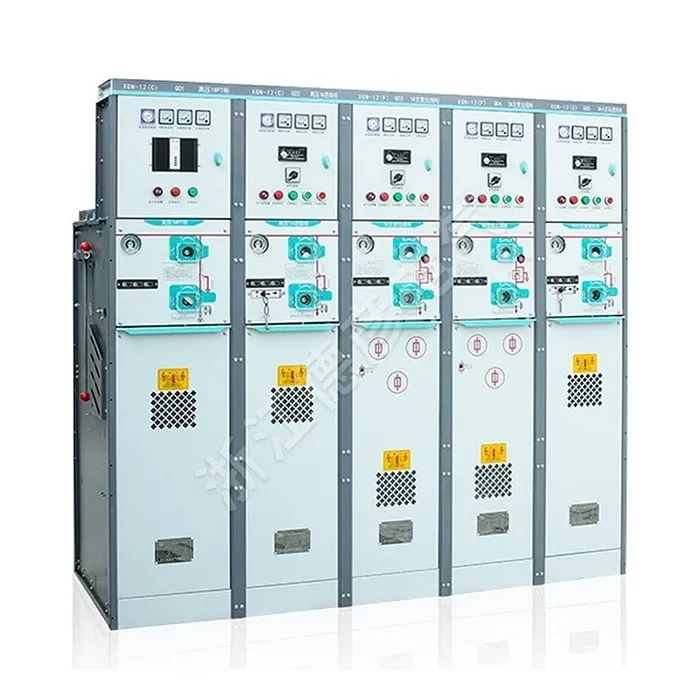

Unit utama gelang ialah alat suis tertutup logam yang digunakan dalam rangkaian gelang voltan sederhana 10-24kV. Komponen dalamannya ialah suis pemutus beban, suis pembumian dan fius. Ia melakukan pensuisan, pembahagian talian, pengasingan kerosakan dan pemindahan beban, supaya kerosakan pada satu bahagian kabel boleh terputus tanpa mengganggu bekalan ke seluruh gelang. Ia tidak mengubah voltan.

Pencawang jenis kotak mengintegrasikan penerimaan kuasa voltan tinggi, pengubah agihan dan pengagihan kuasa voltan rendah — bersama-sama dengan pemeteran dan kepungan — ke dalam satu struktur keluli boleh alih yang tertutup sepenuhnya. Ia adalah pasang siap di kilang, dihantar secara keseluruhan unit, dan outputnya adalah kuasa voltan rendah untuk pengguna akhir.

Dalam satu baris: RMU memutuskan ke mana kuasa pergi; pencawang jenis kotak menentukan voltan yang ia sampai dan bagaimana ia diagihkan.

II. Memadankan Model dengan Senario Anda

Pengubahsuaian kabel bandar dengan bekalan gelang dwi kuasa dan tiada panggilan turun tempatan memerlukan RMU. Titik beban yang memerlukan kuasa keluar 0.4kV — kuarters kediaman, bengkel, zon komersial, stesen pengecasan — panggil pencawang jenis kotak. Tapak luar, sempit, lembap atau berdebu mengutamakan RMU berpenebat gas, yang tangki tertutupnya menahan pemeluwapan, habuk dan kabus garam dengan pemeriksaan yang lebih sedikit. Projek fotovoltaik, penyimpanan dan longgokan mengecas menggunakan kedua-duanya: pencawang kotak langkah naik dan kabinet bersambung grid mengendalikan penukaran dan sambungan grid, manakala RMU berpenebat gas mengendalikan pengumpulan dan penukaran dalam jejak terkawal.

III. Dalam Kebanyakan Projek Mereka Bekerja Bersama

Di dalam banyak pencawang jenis kotak, unit masuk dan keluar voltan tinggi adalah unit utama gelang dengan suis pemutus beban. RMU ialah komponen pensuisan; pencawang adalah kepungan yang menambah transformasi dan pengagihan voltan rendah di sekelilingnya. Oleh itu, sempadan adalah praktikal dan bukannya kompetitif — jika nod hanya bertukar dan membahagikan, nyatakan RMU; jika ia juga mesti berundur dan mengedarkan, nyatakan pencawang jenis kotak; dan jika stesen itu juga membentuk sebahagian daripada rangkaian gelang, kedua-duanya ditentukan bersama. Arah arus perdana semasa untuk kedua-duanya ialah penyepaduan primer-sekunder: penderia dan unit pemantauan di dalam kabinet, dipadankan dengan terminal pengedaran pintar luaran, membolehkan muat naik data masa nyata, lokasi dan pengasingan kerosakan automatik, kawalan pensuisan jauh dan operasi tanpa pengawasan.

IV. Perkara yang Perlu Disahkan Sebelum Mengesahkan Model

Tetapkan dahulu sama ada rangkaian itu adalah gelang jejari atau dwikuasa — ini sahaja menentukan sama ada RMU diperlukan. Kemudian sahkan voltan undian (10/24/35kV), arus undian dan arus pemutus litar pintas dengan tetapan perlindungan yang diselaraskan; keadaan tapak termasuk ruang, kelembapan, habuk, kabus garam dan gred perlindungan, dengan peralatan kalis letupan setiap GB 50058 jika diperlukan; dan keperluan beban seperti kapasiti transformer, litar keluar dan kemungkinan penempatan semula. Timbang kos pertama berbanding kos kitaran hayat: peralatan berpenebat udara sesuai dengan tapak dalaman yang kering dengan kakitangan penyelenggaraan yang berdedikasi, manakala peralatan penebat gas lebih mahal tetapi mengurangkan penyelenggaraan di tapak luaran atau sukar diperiksa.
