Kotak Cawangan Kabel Voltan Tinggi （Stesen Pensuisan Luaran）

Deyan Electric ialah pembekal elektrik industri profesional dengan R&D, pengeluaran dan perkhidmatan bersepadu. Kotak Cawangan Kabel Voltan Tinggi （Stesen Pensuisan Luaran） ialah stesen pensuisan luar yang padat dan kalis cuaca untuk rangkaian pengedaran 6-35kV. Ia membolehkan penyambungan, sambungan dan pengasingan kabel selamat melalui penyambung pemalam bertebat sepenuhnya, yang menampilkan titik putus yang boleh dilihat dan pembumian yang boleh dipercayai. Penyelesaian penjimatan ruang ini memudahkan pengembangan dan penyelenggaraan grid.

Hantar Pertanyaan

Penerangan Produk

Kotak Cawangan Kabel Voltan Tinggi （Stesen Pensuisan Luaran） ialah stesen pensuisan luar yang padat dan kalis cuaca untuk rangkaian pengedaran 6-35kV ialah unit utama gelang luar terlindung gas termaju yang menggabungkan teknologi standard antarabangsa. Kotak Cawangan Kabel Voltan Tinggi direka untuk rangkaian pengedaran 12/24kV, ia menampilkan penebat SF6 yang dimeterai sepenuhnya, pembinaan modular dan operasi bebas penyelenggaraan yang sesuai untuk persekitaran yang keras. Menyokong fungsi automasi yang boleh diperkembangkan, ia membolehkan pengagihan kuasa yang boleh dipercayai merentas taman perindustrian, kawasan bandar dan pusat komersial sambil memudahkan perisikan grid.

Parameter Produk ( Spesifikasi )

Nama Projek			Unit	Suis beban
Nama Projek			Unit	Unit Pensuisan Beban C	Unit Elektrik Gabungan F	V- Unit Pemutus Litar
Voltan terkadar			kv	24/12	24/12	24/12
Kekerapan dinilai			Hz	50	50	50
Nilai semasa			A	630	125	630
Nilai Pemindahan Semasa			A		1750
Tahap Penebat Berkadar	1 min Kekerapan Kuasa Menahan Voltan (Fasa ke Bumi)	secara bergilir-gilir, dalam pembangkang	KV		42/65
	1 min Kekerapan Kuasa Menahan Voltan (Fasa ke Bumi)	Antara waktu rehat	KV		48/79
	Voltan impuls kilat	secara bergilir-gilir, dalam pembangkang	KV		75/125
	Voltan impuls kilat		KV		85/145
Dinilai Arus Pemutus Litar pintas			kV	20	315	20
Dinilai Arus Penutupan Litar pintas			KA	50	80	50
Arus Penutupan Litar pintas Dinilai (Suis Pembumian)			KA	50		50
Dinilai Masa Singkat Menahan Arus		Litar utama	kA	20	20	20
Dinilai Masa Singkat Menahan Arus		Suis Pembumian	KA	20	20	20
Tempoh Masa Singkat Dinilai		Litar utama	S	4		4
Tempoh Masa Singkat Dinilai		Suis Pembumian	S	4	4	4
Puncak Dinilai Menahan Arus		Litar utama	KA	50		50
Puncak Dinilai Menahan Arus		Suis Pembumian	KA	50	50	50
Ujian Arka Dalaman (Ujian Arka Pembakaran Dalaman)			A	630	20kA/0.5s	630
Arus putus gelung tertutup yang dinilai			A	630	Terhad oleh fius	630
Arus pemecah beban aktif dinilai			A	10	Terhad oleh fius	25
Pengecasan Kabel Berkadar dan Arus Pecah			Kedua	5000	17.4	3000
Kehidupan mekanikal		Suis Muat/Putuskan Sambungan	Kedua	3000	5000	3000
		Suis Pembumian	Kedua		3000	10000
		Pemutus Litar Vakum	Mpa
Tekanan Gas SF6 (Tekanan Mutlak pada 20°C)					0.035
Kadar Sambaran Petir Tahunan					≤0.025% setahun
Penilaian Perlindungan untuk Ruang Udara dan Tiub Fius					IP67
Penarafan Kepungan dan Perlindungan Perumahan					IP4X

Ciri Produk Dan Aplikasi

Reka Bentuk Luaran Padat

Perlindungan Alam Sekitar Lengkap

Teknologi Penebat Gas Termaju

Konfigurasi Modular Fleksibel

Operasi Tanpa Penyelenggaraan

Tapak Aplikasi

◇ Pencawang sekunder padat

◇ Perusahaan perindustrian dan perlombongan kecil

◇ Loji kuasa angin

◇ Hotel, pusat membeli-belah, bangunan pejabat, pusat komersial, dsb.

◇ C- Muatkan unit suis

◇ Unit sambungan kabel D-Direct

◇ De- Unit sambungan kabel terus dengan suis pembumian

◇ F- Muatkan unit gabungan suis-fius

◇ V- Unit pemutus litar vakum

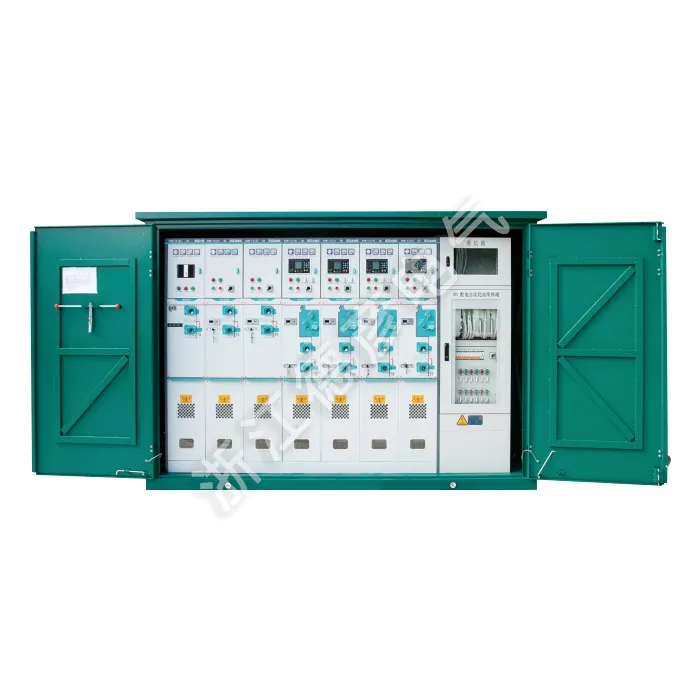

High Voltage Cable Branch Box (Outdoor Switching Station)
