Mengapa Switchgear Nod Utama dalam Sistem Kuasa Moden?

Dalam sistem kuasa elektrik,penghantaran tenaga elektrikdaripada loji kuasa kepada pengguna akhir melibatkan satu siri peringkat kawalan, pengedaran dan perlindungan yang kompleks. Proses ini memerlukan lebih daripada sekadar menyambung wayar; ia bergantung pada pelbagai peralatan yang canggih dan diselaraskan. Switchgear, berfungsi sebagai nod kritikal dalam rangkaian kuasa, melaksanakan fungsi yang melampaui konsep ringkas "penukaran." Pada asasnya, ia adalah pemasangan tertutup logam yang menyepadukan berbilang unit berfungsi, ditugaskan dengan operasi teras seperti pembuatan dan pemecahan litar, pemantauan status, perlindungan kerosakan dan pengagihan kuasa. Memahami perkakas suis adalah kunci untuk memahami cara sistem kuasa moden mencapai bekalan kuasa yang selamat, boleh dipercayai dan fleksibel.

Nilai teras switchgear terletak pada pelaksanaan fizikal "pengasingan" dan "kawalan." Sistem kuasa mesti mengendalikan pelbagai keadaan operasi, termasuk penghantaran dan gangguan kuasa rutin, pengasingan selamat semasa penyelenggaraan peralatan dan pemotongan pantas semasa kerosakan. Melalui gabungan mekanikal dan saling mengunci elektrik bagi unit fungsi dalamannya, gear suis menyeragamkan dan menjamin operasi ini. Kepungan logamnya menyediakan penghalang pelindung yang teguh, memisahkan komponen hidup secara fizikal daripada persekitaran luaran dan kakitangan. Secara dalaman, sekatan membahagikan lagi unit kepada petak bebas—seperti ruang bar bas, ruang pemutus litar dan ruang kabel. Reka bentuk ini memastikan bahawa jika kerosakan berlaku dalam satu petak, impaknya kekal setempat, menghalang insiden daripada meningkat. Falsafah reka bentuk modular dan berpetak ini membentuk asas bagaimana gear suis memastikan kestabilan sistem secara keseluruhan.

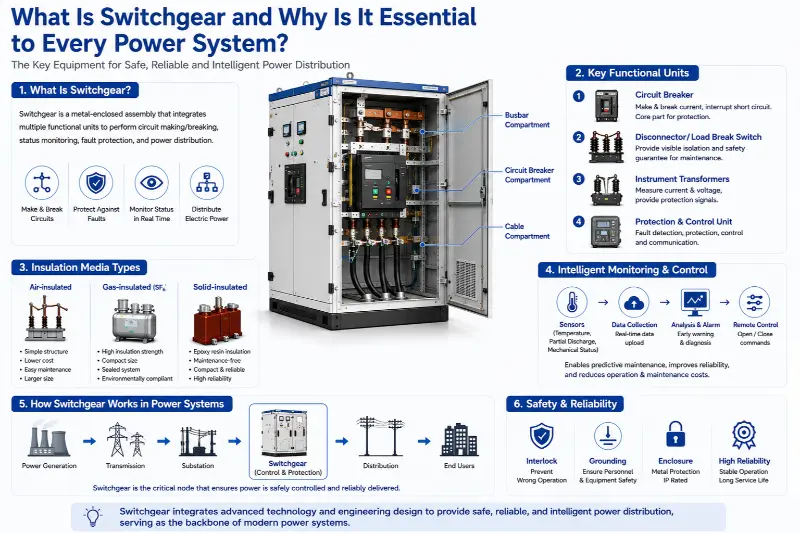

Dari segi komposisi berfungsi, unit suis tipikal bukan sekadar peralatan tunggal tetapi sistem kecil. Ia terdiri daripada beberapa unit fungsi utama yang bekerja secara konsert:

1. Unit pembuatan dan pemutus litar utama: Komponen teras di sini ialah pemutus litar. Ia mampu membuat dan memecahkan litar di bawah keadaan beban biasa; yang lebih penting, sekiranya berlaku litar pintas atau beban lampau yang teruk, mekanisme tersandung dalamannya membolehkannya tersandung secara automatik dalam milisaat, mengganggu arus sesar. Kapasiti pecahnya secara langsung menentukan magnitud kerosakan litar pintas yang boleh dikendalikan oleh alat suis.

2. Pengasingan keselamatan dan unit putus yang boleh dilihat: Fungsi ini dilakukan terutamanya oleh pemutus penyambung (pengasing) atau suis pemutus beban. Penyambung digunakan selepas pemutus litar dibuka untuk mewujudkan jurang penebat udara yang jelas dan boleh dipercayai, memberikan jaminan keselamatan yang boleh dilihat untuk penyelenggaraan peralatan. Suis pemutus beban boleh dikategorikan seperti berikut: 1. Penebat udara: Ini menggunakan udara pada tekanan atmosfera sebagai medium penebat utama. Kelebihan termasuk struktur yang ringkas, kos yang lebih rendah dan kemudahan penyelenggaraan. Kelemahan termasuk saiz peralatan yang besar; kerana udara mempunyai kekuatan dielektrik yang agak rendah, kelegaan elektrik yang besar diperlukan untuk memastikan keselamatan. Komponen dalaman juga terdedah kepada faktor persekitaran seperti kelembapan dan habuk.

3. Tertebat gas: Gas sulfur heksafluorida (SF6) biasanya digunakan sebagai medium penebat dan pemadam arka. Gas SF6 menawarkan keupayaan penebat dan pelindapkejutan arka yang sangat baik, membolehkan perkakas suis yang menggunakan teknologi ini menjadi sangat padat dengan jejak yang kecil, sambil kekal kebal terhadap gangguan persekitaran luaran. Walau bagaimanapun, teknologi ini sangat bergantung pada teknik pengedap gas; tambahan pula, SF6 ialah gas rumah hijau yang kuat, dan pemulihan serta pelupusannya tertakluk kepada peraturan alam sekitar yang ketat.

4.Bertebat pepejal: Bahan pepejal, seperti resin epoksi, digunakan untuk menuang atau merangkum komponen litar utama (cth., pemutus litar, pemutus) ke dalam satu modul bersepadu. Teknologi ini menghapuskan sepenuhnya kesan persekitaran luaran dan membolehkan operasi tanpa penyelenggaraan, dengan saiz peralatan berada di antara jenis berpenebat udara dan berpenebat gas. Cabarannya terletak pada keperluan yang sangat tinggi untuk pemprosesan bahan dan reka bentuk pelesapan haba.

Reka bentuk suis moden semakin menekankan kebolehcerapan keadaan dan operasi dan penyelenggaraan pintar. Model penyelenggaraan berkala tradisional sedang beralih ke arah penyelenggaraan ramalan berasaskan keadaan. Ini bergantung pada pelbagai penderia yang dipasang dalam kabinet: penderia suhu memantau penjanaan haba pada titik sambungan dan bar bas; sensor nyahcas separa mengesan kecacatan penebat dalaman peringkat awal; dan penderia ciri mekanikal merekodkan kelajuan buka dan tutup serta pemasaan pemutus litar. Data yang dikumpul dimuat naik ke sistem bahagian belakang di mana analisis data besar memberikan amaran awal tentang kemungkinan kerosakan, membolehkan penyelenggaraan disasarkan; ini meningkatkan kebolehpercayaan bekalan kuasa dengan ketara dan mengurangkan kos operasi dan penyelenggaraan.

Alat suis tidak beroperasi secara berasingan; sistem kawalan sekundernya berfungsi sebagai antara muka saraf untuk penyepaduan ke dalam grid pintar moden. Melalui protokol komunikasi standard, data mengenai perlindungan, pengukuran dan status boleh dihantar ke sistem automasi pencawang atau pusat penghantaran peringkat lebih tinggi. Ia juga boleh menerima arahan kawalan jauh untuk melaksanakan operasi membuka dan menutup jauh. Keupayaan untuk pertukaran maklumat dua hala ini membolehkan penghantar grid memantau status operasi pinggir rangkaian dalam masa nyata dan memudahkan pengasingan kerosakan pantas dan pemulihan kuasa—elemen asas dalam membina grid penyembuhan diri.

Mengenai pemasangan dan operasi jangka panjang, prestasi suis dipengaruhi oleh pelbagai faktor. Kerataan asas pemasangan, tork pengetatan sambungan busbar, dan kebolehpercayaan rangkaian pembumian berfungsi sebagai keadaan awal yang menentukan prestasi sepanjang hayatnya. Semasa operasi, komponen dalaman mengumpul haus elektrik dan mekanikal; sambungan mungkin longgar disebabkan oleh pengembangan/penguncupan haba atau daya elektromagnet, yang membawa kepada terlalu panas; dan bahan penebat mengalami penuaan secara beransur-ansur dari semasa ke semasa. Malah peralatan yang paling canggih memerlukan pemeriksaan profesional, pemantauan suhu, dan ujian pelepasan separa untuk mengesan perubahan dalam keadaannya.

Sebagai nod kritikal dalam sistem kuasa, gear suis merangkumi falsafah reka bentuk yang dicirikan oleh penyepaduan tinggi, pengkhususan berfungsi dan tumpuan pada lebihan keselamatan. Daripada pelapisan logam luaran yang lasak kepada logik elektrik dalaman yang rumit, dan daripada prinsip pengasingan fizikal asas kepada teknologi penderiaan pintar termaju, setiap perincian memenuhi objektif teras: mewujudkan titik kawalan yang boleh dipercayai dan halangan keselamatan di tengah-tengah aliran kuasa yang kompleks. Pemahaman mendalam tentang suis mendedahkan bahawa bekalan kuasa yang berterusan dan stabil tidak boleh dipandang remeh; sebaliknya, ia bergantung pada reka bentuk kejuruteraan yang ketat dan evolusi teknologi yang berterusan di sebalik banyak peralatan kritikal tersebut. Mampu membuat dan memecahkan litar pada arus undian dan menahan arus membuat litar pintas tertentu, unit ini sering dipasangkan dengan fius untuk aplikasi tertentu. Saling kunci mekanikal atau elektrik di antara mereka dan pemutus litar adalah penting untuk mencegah ralat operasi.
