Panduan Memilih Alat Suis

2026-03-05 0 Tinggalkan saya mesej

Pada asasnya, memilih jenisalat suisialah proses membuat keputusan daripada "menentukan keperluan" kepada "parameter yang sepadan." Untuk menjadikan proses pemilihan lebih jelas, saya telah membahagikannya kepada lapan dimensi utama. Anda boleh menggunakan ini seperti senarai semak, menyemak setiap item berbanding situasi sebenar anda.

Tiga Dimensi Teras untuk Pemilihan Alat Suis

Dimensi Pemilihan

Pertimbangan Utama

Panduan Pemilihan

1. Tahap Voltan

Tentukan sama ada ia adalah untuk sistem voltan tinggi (cth., 10kV, sebagai talian masuk/bahagian utama pengubah) atau sistem voltan rendah (cth., 380V/220V, sebagai pengagihan talian/terminal keluar).

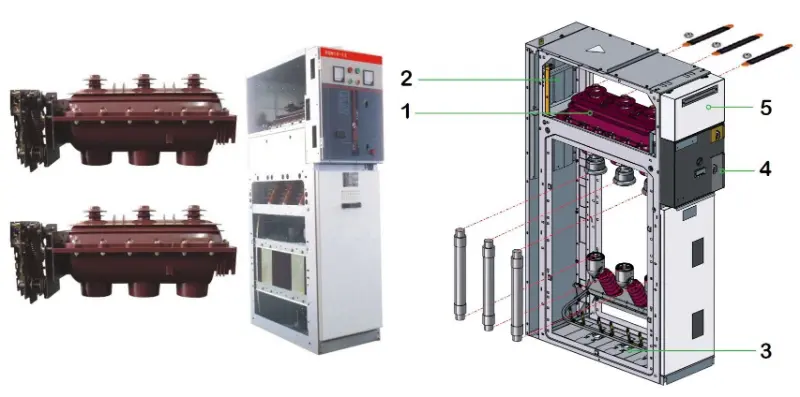

Switchgear

Ini adalah bahagian paling asas, secara langsung menentukan tahap penebat peralatan dan komponen dalaman.

2. Persekitaran Pemasangan

Menilai sama ada untuk pemasangan dalaman atau luaran, dan jika terdapat keperluan khas seperti kalis air (penarafan IP), rintangan lembapan, rintangan kakisan atau perlindungan letupan. Penggunaan luar memerlukan penarafan perlindungan kemasukan yang tinggi (cth., IP54 atau lebih tinggi) dan penutup keluli tahan karat; persekitaran lembap/menghakis memerlukan peralatan tertutup sepenuhnya atau rawatan salutan khas.

3. Tujuan Fungsian

Tentukan tujuan utama dengan jelas: pencahayaan, kuasa (cth., kawalan motor), pengagihan kuasa, pembetulan faktor kuasa (bank kapasitor) atau pemeteran. Kotak pengedaran lampu mempunyai beban kecil dan boleh dipasang di dinding; kotak agihan kuasa mempunyai beban yang besar, selalunya berdiri di lantai, dan sering memerlukan unit kawalan motor.

4. Bentuk Struktur

Pilih antara jenis tetap (cth., GGD, jimat) atau jenis cabutan (cth., GCK/GCS/MNS, penyelenggaraan mudah, kebolehpercayaan yang tinggi). Jenis tetap sesuai untuk situasi dengan beban tersebar, sedikit litar dan belanjawan terhad.

Jenis tarik keluar sesuai untuk situasi dengan beban tertumpu, banyak litar, dan keperluan kebolehpercayaan bekalan kuasa tinggi (cth., pusat data, industri petrokimia).

5. Parameter Elektrik

Sahkan voltan terkadar sistem, kekerapan dan arus yang dikira. Lebih penting lagi, pastikan pematuhan dengan keperluan kestabilan dinamik dan terma di bawah keadaan litar pintas. Kapasiti pemutus pemutus litar mestilah lebih besar daripada arus litar pintas maksimum pada titik pemasangan. Pemadanan parameter adalah asas untuk operasi yang selamat. Ia mesti berdasarkan pengiraan yang teliti, bukan hanya pengalaman atau anggaran. 6. Sifat Projek

Adakah projek pembinaan baharu, projek pengubahsuaian atau projek pembesaran kapasiti?

Untuk pembinaan baharu, utamakan produk baharu yang berkualiti tinggi dan boleh dipercayai. Untuk pengubahsuaian/pengembangan, rujuk jenis kabinet sedia ada untuk penyepaduan sistem yang lebih mudah.

7. Ruang Pemasangan

Ukur panjang, lebar dan ketinggian bilik elektrik, terutamanya lebar lorong operasi di hadapan dan di belakang kabinet.

Ketersediaan ruang secara langsung mengehadkan dimensi dan susun atur kabinet. Sebagai contoh, lebar lorong belakang mesti memenuhi keperluan penyelenggaraan, dan barisan kabinet yang lebih panjang daripada 6m memerlukan dua titik keluar.

8. Penyelenggaraan & Pengurusan Pertimbangkan tahap kemahiran teknikal kakitangan pengendalian dan keperluan untuk kemudahan penyelenggaraan.

Kabinet keluar menawarkan kebolehtukaran unit yang baik; semasa penyelenggaraan, unit yang rosak boleh ditarik keluar untuk memulihkan bekalan kuasa dengan cepat, tetapi kosnya lebih tinggi.

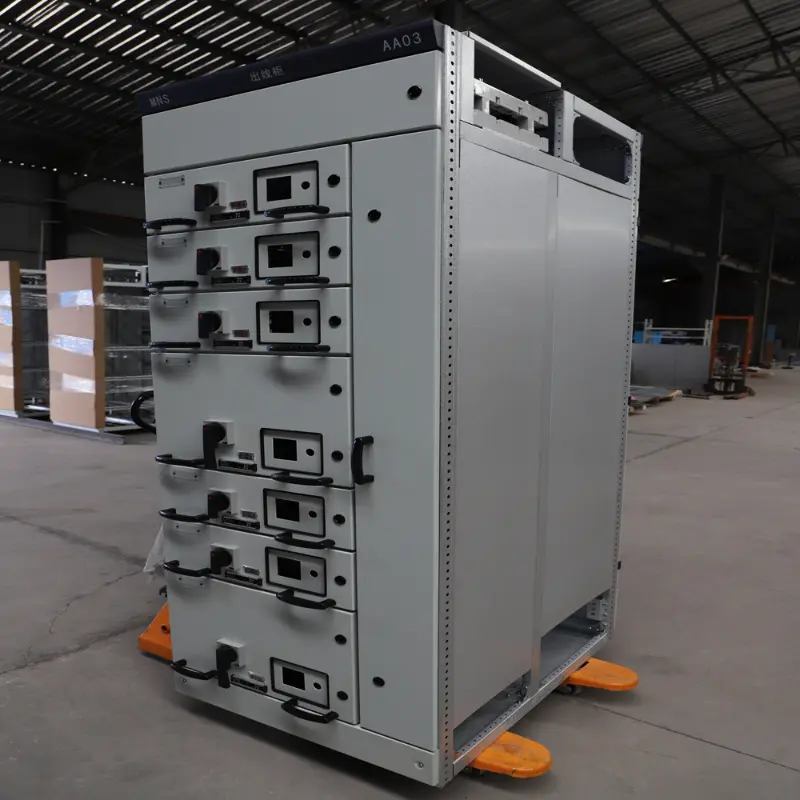

Switchgear

Model Alat Suis Biasa dan Senario Berkenaan

Selepas memahami dimensi teras, mari kita lihat beberapa jenis biasasuis voltan rendahdi pasaran. Ini akan membantu anda memadankan keperluan abstrak anda dengan produk tertentu.

Siri Model Jenis Struktur Ciri Teras

Senario Biasa Digunakan

:----------- :------------- :--------------------------------------------------------

GGD Tetap Jimat dan praktikal, litar ringkas, tetapi memerlukan gangguan kuasa untuk penyelenggaraan.

Perusahaan perindustrian dan perlombongan, tapak pembinaan dengan kepekaan kos, litar yang lebih sedikit, dan keperluan rendah untuk kesinambungan bekalan kuasa.

GCK Cabutan

Terdiri daripada unit Pusat Kawalan Motor (MCC). Litar terpencil menawarkan keselamatan dan kebolehpercayaan yang baik. Menawarkan nilai yang baik untuk wang.

Sistem kuasa, perusahaan perindustrian dan perlombongan, bangunan bertingkat tinggi yang memerlukan penukaran kuasa, pengagihan dan kawalan motor. Pada masa ini jenis yang digunakan secara meluas.

GCS Cabutan keluar

Reka bentuk yang dipertingkatkan berdasarkan GCK, struktur fleksibel, kebolehtukaran unit laci yang baik. Versi awal mempunyai tahap perlindungan yang agak rendah. Sistem pengedaran dalam loji kuasa besar, kemudahan petrokimia, dsb., memerlukan tahap automasi yang tinggi dan keupayaan antara muka dengan komputer.

MNS Cabutan

Reka bentuk padat, struktur modular, mutu kerja cemerlang, tahap perlindungan tinggi, prestasi unggul, tetapi kos yang agak tinggi (lebih kurang dua kali ganda berbanding GCS). Situasi dengan permintaan yang sangat tinggi untuk kebolehpercayaan bekalan kuasa, keselamatan dan penggunaan ruang, seperti pusat data yang besar, hotel kelas atas dan bengkel pembuatan ketepatan.

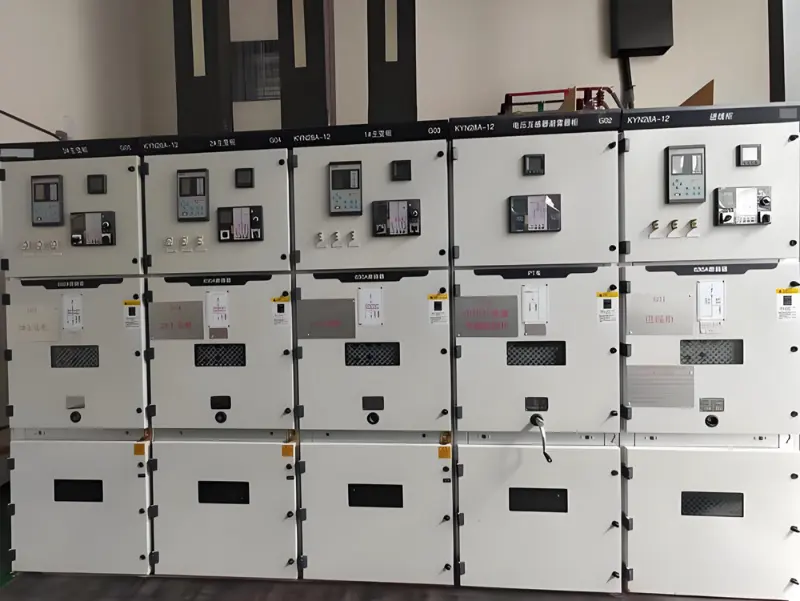

Switchgear

> Ringkasnya, daripada GGD kepada MNS, ia boleh dilihat sebagai kemajuan dalam kedua-dua prestasi dan kos. Bagi kebanyakan projek konvensional, GCK selalunya merupakan pilihan berhemat yang mengimbangi ekonomi dan kebolehpercayaan.
