Apakah Lima Metrik Utama untuk Menilai Transformer?

Lima Metrik Utama untukMenilai TransformerKualiti, berdasarkan piawaian antarabangsa (IEC 60076) dan amalan kejuruteraan industri, tertumpu terutamanya pada kecekapan prestasi pengubah, kebolehpercayaan keselamatan dan kestabilan operasi. Di bawah ialah penjelasan sistematik bagi lima metrik teras:

1. Kapasiti Ternilai

Merujuk kepada kuasa ketara yang boleh dihantar secara berterusan oleh pengubah dalam tempoh lanjutan di bawah voltan terkadar, kekerapan terkadar dan keadaan penyejukan yang ditentukan, diukur dalam kVA atau MVA.

Fungsi: Menentukan kapasiti galas beban pengubah dan berfungsi sebagai asas utama untuk pemilihan.

Prinsip Pemilihan: Berdasarkan jumlah kuasa beban (mengambil kira faktor kuasa dan faktor serentak), dengan margin 15%–25% dikhaskan untuk mengelakkan beban berlebihan dan pemanasan (“kuda kecil menarik kereta besar”) atau sisa kehilangan terbiar (“kuda besar menarik kereta kecil”).

Aplikasi Kejuruteraan: Transformer 35kV biasanya berjulat dari 1 hingga 40 MVA, manakala stesen injak fotovoltaik biasanya menggunakan unit 400 hingga 1000 kVA.

Contoh Parameter Produk: Pengubah 35kV Deyan Electric mempunyai kapasiti berkadar 160 kVA; Pengubah jenis kering Xiangtong Electric dinilai pada 400 kVA.

2. Kehilangan Tanpa Beban

Juga dikenali sebagai kehilangan besi, ini merujuk kepada kehilangan kuasa aktif apabila bahagian sekunder pengubah adalah litar terbuka dan bahagian utama tertakluk kepada voltan terkadar. Ia terutamanya terdiri daripada histeresis teras dan kehilangan arus pusar.

Faktor Mempengaruhi: Bahan teras (cth., kepingan keluli silikon berorientasikan bijirin gelek sejuk), proses melamina, reka bentuk ketumpatan fluks magnet.

Kepentingan Kecekapan Tenaga: Metrik teras untuk menilai kecekapan tenaga pengubah. Produk kecekapan ultra-premium mempunyai kehilangan tanpa beban ≤ 0.6W/kg.

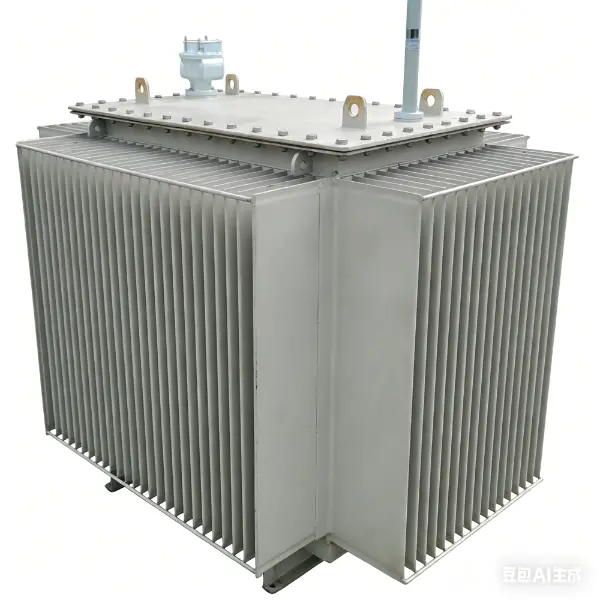

Nilai Biasa: Transformer tenggelam minyak 160kVA mempunyai kehilangan tanpa beban sekitar 280W; model kecekapan tinggi boleh turun di bawah 200W.

3. Kehilangan Beban

Juga dikenali sebagai kehilangan tembaga, ini merujuk kepada kehilangan kuasa aktif yang dijana oleh rintangan penggulungan di bawah arus undian, berkadar dengan kuasa dua arus beban.

Faktor yang Mempengaruhi:

Bahan konduktor (tembaga mengatasi aluminium), luas keratan rentas, dan proses sambungan.

Nilai Penilaian:

Secara langsung memberi kesan kepada kos operasi; kerugian yang lebih rendah menghasilkan kecekapan tenaga jangka panjang yang lebih baik.

Nilai Biasa:

Sebuah pengubah 160kVA mempunyai kehilangan beban sekitar 2820W, manakala model kecekapan tinggi boleh dikawal di bawah 2500W.

Contoh parameter produk: Kehilangan beban pengubah Deyan Electric ialah 2820W

4. Impedans litar pintas (%)

Merujuk kepada peratusan voltan terkadar yang diperlukan untuk menggunakan arus terkadar ke bahagian primer apabila sisi sekunder dilitar pintas, mencerminkan magnitud rintangan dalaman pengubah.

Fungsi:

Hadkan arus litar pintas (galangan yang lebih tinggi mengurangkan arus litar pintas);

Menjejaskan kadar peraturan voltan (galangan yang lebih tinggi menyebabkan penurunan voltan yang lebih besar semasa turun naik beban).

Julat Biasa:

Transformer pengedaran: 4%–6% (kestabilan mengimbangi dan penurunan voltan);

Tugas berat industri (cth., relau arka): 8%–15%;

Apabila berbilang unit beroperasi secara selari, sisihan impedans mestilah ≤±0.5%.

Contoh Produk:

Huarui Electric: voltan impedans 4.5%.

Xiangtong Elektrik: 4.0% voltan impedans

5. Prestasi Penebat

Meliputi kekuatan penebat dan status penuaan antara belitan dan antara belitan dan tanah, membentuk asas untuk operasi yang selamat.

Item Ujian Teras:

Rintangan Penebat: Diukur dengan megohmmeter, mencerminkan kekeringan penebat dan tahap penuaan;

Voltan Tahan Frekuensi Kuasa: Menahan voltan yang ditentukan (cth., 75kV untuk belitan 35kV) selama 1 minit tanpa kerosakan;

Pelepasan Separa (PD): ≤3pC adalah optimum; melebihi ambang ini menunjukkan kemerosotan penebat;

Kelas Penebat: Kelas A (105°C), Kelas F (155°C), Kelas H (180°C), menentukan had kenaikan suhu.

Asas Standard: Kedua-dua GB/T 6451 dan IEC 60076 secara mandatori menentukan penebat menahan voltan dan had nyahcas separa.

Contoh Parameter Produk: Transformer buatan Jinghengjin mempunyai tahap penebat LI200AC85; Kelas penebat Jinyu Electric ialah H.

Nota Tambahan: Penunjuk Bantu Kritikal Lain

Walaupun bukan antara "Lima Parameter Teras", ini tetap penting dalam amalan kejuruteraan:

Kenaikan Suhu: Kenaikan suhu minyak atas ≤60K, kenaikan suhu penggulungan ≤65K (IEC 60076-2);

Kumpulan Sambungan‌: Dyn11 ialah arus perdana untuk pengedaran, menyekat herotan harmonik ketiga dan memastikan operasi yang stabil di bawah beban tidak seimbang tiga fasa;

Kaedah Penyejukan‌: Penyejukan semula jadi yang direndam minyak (ONAN) dan penyejukan udara jenis kering (AN) menjejaskan kecekapan pelesapan haba dan kebolehgunaan alam sekitar;
